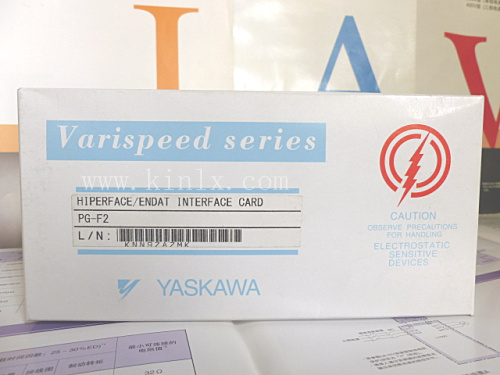

PG-F2 安川PG速度控制卡

YASKAWA安川 PG-F2选购卡（全新原装，现货供应，数量有限）

YASKAWA安川 PG速度控制卡 PG-F2

产地：日本
品牌：安川
型号：PG-F2
类型：PG速度控制卡
适用机型:安川L7变频器
零件编号:PG-F2

包装及送货服务
包装说明：原厂密封包装
交货详情：3-5个工作日（视数量而定）

适用编码器

PG-F2选购卡适用于以下的编码器。

·HIPERFACE®:STEGMANN社制SRS50/60

·EnDat:HEIDEN HAIN社制ECN113（EnDat01）,ECN413(EnDat01),ECN1313(EnDat01)

使用上述编码器时，电机允许的最大转速为1200min-1。请在1200min-1以下使用。

编码器电源电压选择

根据编码器的种类，通过PG-F2选购卡上的S1开关选择编码器电源电压。可以使用RH1旋钮对电源电

压进行微调。出厂时，S1开关选择为 “OFF”（EnDat），RH1旋钮的位置在5.0～5.25V。



图2.12 PG-F2编码器电源电压选择

PG-F2选购卡的接线方法

编码器电缆请使用双股绞合屏蔽电缆。

PG-F2选购卡和HIPERFACE及EnDat的接线方法如下所示。

TB4和电机的接地板上请连接屏蔽线。（HIPERFACE®)

TB4上请连接屏蔽线。（EnDat）
